Jetzt wo die Eisenbahnplatte ihr Comeback im Zimmer meines Sohnes feierte, musste eine Lösung her das Ding schnell wegräumen zu können.
Dabei dachte ich an zwei Möglichkeiten:
- An die Wand hochklappen
- An die Decke hochziehen
Eisenbahnplatte an die Wand klappen
Die Eisenbahnplatte an die Wand zu klappen war mit Sicherheit die günstigere Lösung. Doch der Tatsache, dass die Eisenbahnplatte dann jedes Mal komplette leer geräumt werden müsste, machte die Lösung für mich unattraktiv. Ich wollte die Eisenbahnplatte schnell aus dem Weg schaffen ohne immer alles abräumen zu müssen.
Eisenbahnplatte an die Decke zum Hochziehen
Somit entschied ich mich für eine Variante, die Eisenbahnplatte an die Decke zu ziehen. Mit dem Thema hatte ich mich schon vor Jahren auseinander gesetzt, als ich mir eine hochziehbare Carrerabahn bauen wollte.
Bei der Hochziehbaren Carrerabahn hätte ich den Mechanismus aufgrund der Größe (2x4m) und des Gewichts (geschätzt >30kg) der Platte mit Rolladenmotoren umgesetzt.
Die Eisenbahnplatte ist mit 1x2m zum Glück kleiner und auch leichter. Ich schätze das Endgewicht später auf maximal 30kg.
In die Decke bohrte ich sieben 10er Löcher worin die Befestigungshaken für die Umlenkrollen reingeschraubt wurden. Umlenkrollen für eine Arbeitslast von 230kg (pro Rolle/Block) hatte ich zum Glück noch einige ausrangierte vom Segeln liegen. Als Seile wollte ich keine Stahlseile nehmen. Die sehen schrecklich aus und als Segler kenne ich einen guten Ersatz! Meine Wahl viel auf 4mm SK78 Dyneema, welches eine Bruchlast von knapp 900kg hat. ja richtig gelesen. Über 900kg kann die synthetische Chemiefaser ab.

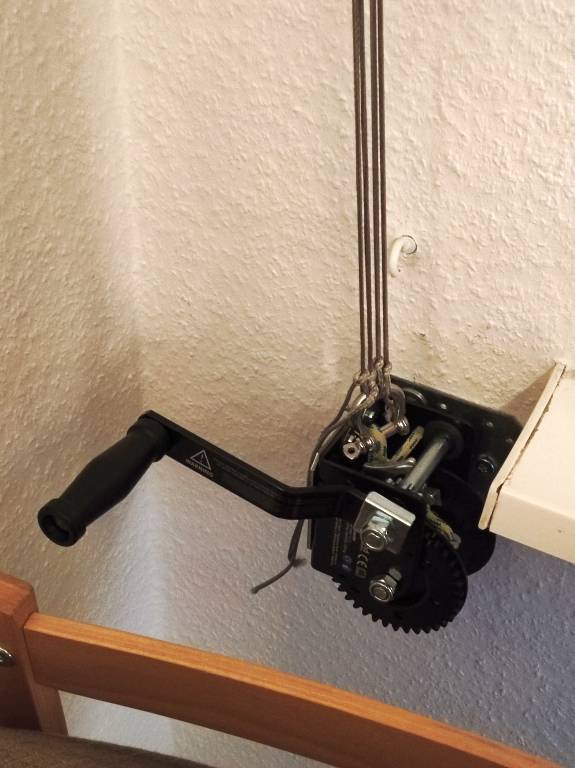

Also völlig ausreichend für meine hochziehbare 30 kg Eisenbahnplatte. Auf Segelbooten ersetzt man mittlerweile Stahlseile mit Dyneema weil gleiche Belastungseigenschaften besitzt, bei weniger Gewicht. Zu guter letzt, bestellte ich bei der Amazone eine Handseilwinde in schwarz (PEREL WHW250) für 30€.
Mit dem Ergebnis bin ich mehr als zufrieden! Die Kurbel lässt sich leicht bedienen, sodass auch die Kinder das Eisenbahnplatte an die Runter- und Hochziehen könnten, was ich beiden untersagt habe. In ein paar Tagen kommt unter die Platte ein Abdeckung aus leichtem weißen Segelstoff, damit meine Verkabelungskünste versteckt werden.
Übersicht der Kosten für das Hochziehen an die Decke
- Handseilwinde 30€ Amazon (Affiliate Link)
- Dyneema (Durchmesser 3-4mm) 25m (1€ pro m) 25€
- 2 Packungen: Fischer 4x DUOPOWER 8X40 RH mit Rundhaken ~12 € (Baumarkt)
- Aluminium Profile für die Eisenbahnplatte zum Versteifen 20€
- einen großen Rundschäkel ca. 10 €, Arbeitslast auch über 200kg
- 5 ausangierte Umlenkrollen vom Segeln (Neupreis ca. 30€ pro Stk.)
Da ich die Eisenbahnplatte damals nicht dafür geplant hatte, an die Decke zu ziehen, musste ich unterhalb der Platte noch ein paar Aluminiumprofile ran schrauben, damit die beiden modularen Teilen sich nicht über die Schraubverbindung verziehen.
Ist die Eisenbahnplatte oben, sichere ich diese mit einem weiteren Dyneema sein. Dadurch wird die Last besser verteilt und hängt nicht komplett auf der Rolle. Da die Rollen, Schäkel und Dyneema für Segelboote ausgelegt sind, sollte genügend Puffer bzgl. Arbeitslast sein. Die Rollen haben in der Regel eine Arbeitslast von 200kg. Dyneema eine Bruchlast von ungefähr 900kg. Eher reißen mir die Dübel aus der Decke als dass eine Rolle oder das Dyneema reist 😉
